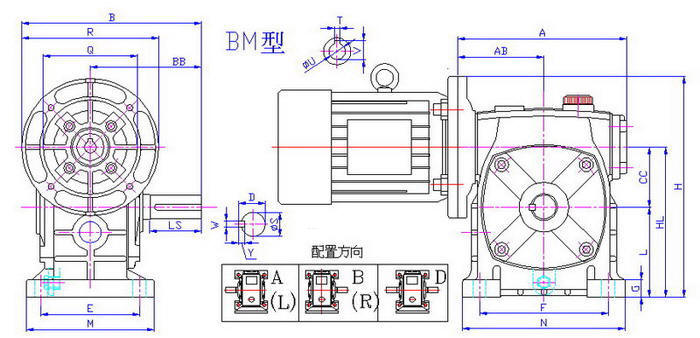

尺寸表Dimension

尺寸表Dimension (m/m)

減速比馬力 RATIO / HP			A	AB	B	BB	CC	HL	LL	H	馬達盤 MOTOR FLANGE				腳座 FOOT STOCK						入力孔 INPUT BORE			出力軸 OUTPUT SHAFT				重量 Weight KG	油量 (l)
型號 MODEL	1/10 ~ 1/30	1/40 ~ 1/60	A	AB	B	BB	CC	HL	LL	H	P	Q	R	K	E	F	M	N	G	Z	V	T	U	LS	S	D	W x Y	重量 Weight KG	油量 (l)
50	1/4		154	81	178	98	50	130	80	210	P	Q	R	K	95	110	120	140	18	11	12.7	4	11	40	17	14	5x3	7.6	0.4
60	1/2	1/4	167	86	190	110	60	150	90	230	130	110	160	M8	105	120	130	140	20	11	12.7 16.3	4 5	11 14	50	22	18	7x4	9.4	0.5
70	1	1/2	200	102	210 230	130	70	175	105	255 275	130	110	160	M8	125	150	150	190	25	11	16.3 21.8	5 6	14 19	60	28	24	7x4	15.2	0.7
80	2	1	223	116	240	140	80	200	120	300	130 165	110 130	160 200	M8 M10	135	180	170	220	25	15	21.8 27.3	6 8	19 24	65	32	27	10x4.5	21.2	1.1
100	3	2	278	144	270 295	170	100	250	150	350 375	165	130	200	M10	155	220	190	270	25	15	27.3 31.3	8	24 28	76	38	33	10x4.5	40	2.3
120	5	3	323	164	315	190	120	300	180	425	165 215	130 180	200 250	M10 M12	180	260	230	320	30	18	31.3	8	28	85	45	40	12x4	66.2	4.5
135	7.5	5	369	187	339 364	214	135	350	215	475 500	215	180	250	M12	200	290	250	350	30	18	31.3 41.3	8 10	28 38	95	55	49	15x5	82.6	6.0
155	10	7.5	412	212	403	253	155	390	235	540	215 265	180 230	250 300	M12	220	320	280	390	38	20	41.3	10	38	110	60	54	15x5	118	6.2
175	15	10	467	236	412 437	262	175	435	260	585 610	265	230	300	M12	250	350	310	420	40	20	41.3 45.3	10 12	38 42	110	65	59	18x6	152.2	8.0
