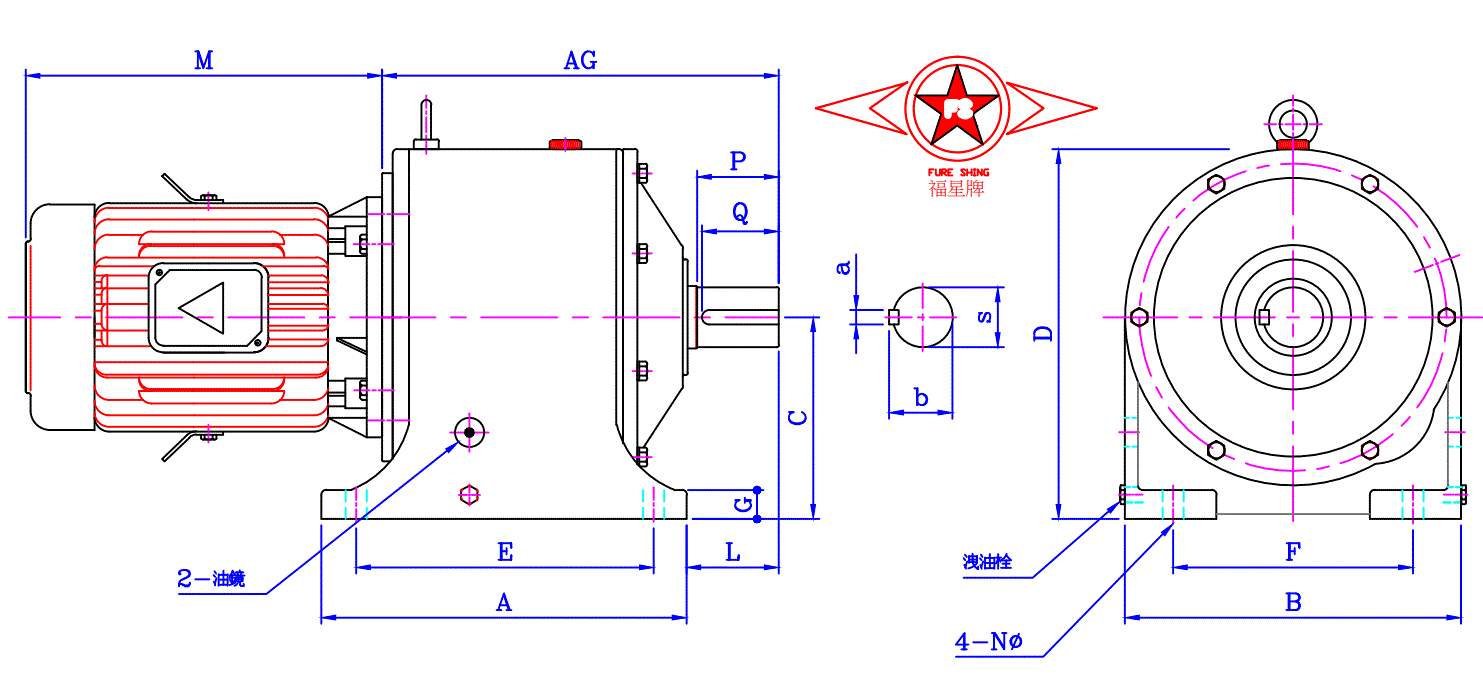

尺寸表 Dimension (m/m)

减速比

RATIO

马力HP

型号

YS-H

 A AG B C D L E G F M N 轴端SHAFT END
4P 6P s a b p

Q
1/4

　

　

1/20

¼

 　 25 200 175 200 110 200 45 170 18 150 215 11 25 7 4 50 45

½

¼

 25 200 175 200 110 200 45 170 18 150 236 11 25 7 4 50 45

1

½

 30 240 221 230 120 228 49 200 19 170 232 14 30 7 4 60 55

2

1

 35 240 221 230 120 228 54 200 19 170 311 14 35 10 4.5 65 60

3

2

 40 265 250 260 135 260 60 230 22 190 303 14 40 10 4.5 70 65
5

3

 45 280 272 290 155 300 67 240 24 220 362 14 45 12 4.5 75 70
7½ 5 50 320 289 320 175 330 69 280 27 250 366 14 50 12 4.5 85 80
10 7½ 55 350 322 360 205 375 70 300 30 280 404 18 55 15 5.5 95 90
15 10 65 390 348 420 240 430 81 340 32 330 494 18 65 18 6.5 105 100
20 15 75 440 378 470 270 480 90 380 35 370 538 21 75 20 7 120 115
30 20 90 490 446 530 290 530 98 430 38 420 557 21 90 24 8 145 140
40 30 100 540 506 590 340 600 127 470 40 4180 595 24 100 28 10 170 165

减速比

RATIO

马力HP

型号

YS-H

 A AG B C D L E G F M N 轴端SHAFT END
4P 6P s a b p

Q
1/21

　

　

1/30

¼

 　 25 200 175 200 110 200 45 170 18 150 215 11 25 7 4 50 45

½

¼

 25 200 175 200 110 200 45 170 18 150 236 11 25 7 4 50 45

1

½

 35 240 221 230 120 228 49 200 19 170 232 14 35 10 4.5 65 60

2

1

 40 265 250 260 135 260 60 230 22 190 311 14 40 10 4.5 70 65

3

2

 45 280 272 290 155 300 67 240 24 220 303 14 45 12 4.5 75 70
5

3

 50 320 289 320 175 330 69 280 27 250 362 14 50 12 4.5 85 80
7½ 5 55 350 322 360 205 375 70 300 30 280 366 18 55 15 5.5 95 90
10 7½ 65 390 348 420 240 430 81 340 32 330 404 18 65 18 6.5 105 100
15 10 75 440 378 470 270 480 90 380 35 370 494 21 75 20 7 120 115
20 15 90 490 446 530 290 530 98 430 38 420 538 21 90 24 8 145 140
30 20 100 540 506 590 340 600 127 470 40 480 557 24 100 28 10 170 165

减速比

RATIO

马力HP

型号

YS-H

 A AG B C D L E G F M N 轴端SHAFT END
4P 6P s a b p

Q
1/31

　

　

1/60

¼

 　 25 200 208 200 110 200 45 170 18 150 215 11 25 7 4 50 45

½

¼

 25 200 208 200 110 200 45 170 18 150 236 11 25 7 4 50 45

1

½

 35 240 248 230 120 230 49 200 19 170 232 14 35 10 4.5 65 60

2

1

 40 265 275 260 135 260 60 230 22 190 311 14 40 10 4.5 70 65

3

2

 45 280 305 290 155 290 67 240 24 220 303 14 45 12 4.5 75 70
5

3

 50 320 334 320 175 320 69 280 27 250 362 14 50 12 4.5 85 80
7½ 5 55 350 359 360 205 360 70 300 30 280 366 18 55 15 5.5 95 90
10 7½ 65 390 376 420 240 420 81 340 32 330 404 18 65 18 6.5 105 100
15 10 75 440 440 470 270 470 90 380 35 370 494 21 75 20 7 120 115
20 15 90 490 486 530 290 530 98 430 38 420 538 21 90 24 8 145 140
30 20 100 540 541 590 340 590 127 470 40 480 557 24 100 28 10 170 165

减速比

RATIO

马力HP

型号

YS-H

 A AG B C D L E G F M N 轴端SHAFT END
4P 6P s a b p

Q
1/61

　

　

1/90

¼

 　 30 240 253 230 120 228 49 200 19 170 232 14 35 10 4.5 65 55

½

¼

 30 240 253 230 120 228 49 200 19 170 232 14 35 10 4.5 65 55

1

½

 40 265 272 260 135 260 60 230 22 190 311 14 40 10 4.5 70 65

2

1

 45 280 320 269 155 269 67 240 24 220 303 14 45 12 4.5 75 70

3

2

 50 320 334 320 175 320 69 280 27 250 362 14 50 12 4.5 85 80
5

3

 55 350 374 360 205 360 70 300 30 280 366 18 55 15 5.5 95 90
7½ 5 65 390 380 420 240 420 81 340 32 330 404 18 65 18 6.5 105 100
10 7½ 75 440 455 470 270 470 90 380 35 370 494 21 75 20 7 120 115
15 10 90 490 486 530 290 530 98 430 38 420 538 21 90 24 8 145 140
20 15 100 540 561 592 340 592 127 470 40 480 557 24 100 28 10 170 165

减速比

RATIO

马力HP

型号

YS-H

 A AG B C D L E G F M N 轴端SHAFT END
4P 6P s a b p

Q
1/91

　

　

1/120

¼

 　 30 240 253 230 120 228 49 200 19 170 232 14 35 10 4.5 65 55

½

¼

 35 240 258 230 120 228 49 200 19 170 232 14 35 10 4.5 65 60

1

½

 45 280 320 290 155 290 67 240 24 220 303 14 45 12 4.5 75 70

2

1

 50 320 349 320 175 320 69 280 27 250 362 14 50 12 4.5 85 80

3

2

 55 350 379 360 205 360 70 300 30 280 366 18 55 15 5.5 95 90
5

3

 65 390 396 420 240 420 81 340 32 330 404 18 65 18 6.5 105 100
7½ 5 75 440 460 470 270 470 90 380 35 370 494 21 75 20 7 120 115
10 7½ 90 490 506 530 290 530 98 430 38 420 538 21 90 24 8 145 140
15 10 100 540 561 590 340 590 127 470 40 480 557 24 100 28 10 170 165
