福星牌扭矩限制器使用说明书
|
标准型扭矩限制器 TL250、TL350、TL500、TL700 |
||||||||||||||||||||||||||||
|
１.扭矩限制器的组合
组合扭矩限制器以前，要先把附在轮毂，摩擦板压板表面，中心部份（锁轮、齿轮、滑轮等）的油、锈，灰尘等除掉，然后把以清除摩擦面等各部分，如下图组合起来。 |
||||||||||||||||||||||||||||
|
|
1轮毂 2轴衬 3摩擦板 4金属板 5盘型弹簧 6调整螺帽 7锁垫圈 8中心部分 |
|

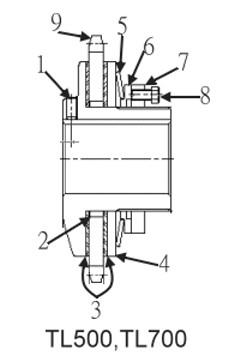

1轮毂 2轴衬 3摩擦板 4金属板 5盘型弹簧 6前金属导板 7调整螺帽 8调整螺丝 9中心部分
|
|||||||||||||||||||||||||
|
２.中心部份的加工精密度
中心部份的摩擦面(侧面)请以3S～6S的程度来完成。又中心部份的孔（和轴衬的结合部分）也请以3S～6S来完成。 |
||||||||||||||||||||||||||||
|
３.适用运转
适用运转（适用摩擦面）不错也可以使用，但如果想滑脱精密度要更好时，请照下表的滑脱转矩以150rpm以下，让他空转差不多500回转。 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
４.扭矩的设定
扭矩的设定是装在实际所使用的机械，而以常用转矩慢慢的把调整螺帽或螺丝所紧至不滑脱为止，设定完了后加以超过转矩来确认是否会滑脱的方法为最适合。又下表的有关锁紧度－扭矩的图表可了解各调整螺帽或螺丝的锁紧度对扭举的概略，因此请做为锁紧的参考。
|
||||||||||||||||||||||||||||
|
５.调整螺帽及调整螺丝的锁紧方式
TL250、350型的调整螺帽是六角螺帽，因此请以螺丝钳锁紧至适当的位置，而以锁垫圈固定。 TL500、TL700型的调整螺帽是圆形螺帽并附有3个调整螺丝（压用螺丝）。把弹簧以前导金属板顶着，而以锁紧调整螺帽至前导金属板的面和调整螺帽的面要紧贴（调整螺丝是松的状态）不会有间隙为止，再把各调整螺丝平均锁紧至适当位置。
|
||||||||||||||||||||||||||||
|
６.保养及使用上的注意
被调整过的设定扭矩，在使用上因摩擦面的变化周围温度、湿度，其他不可避免的条件而有时候会变化，因此有需要定期检查来确认设定的扭矩。摩擦板，轴衬是更换用的零件有库存，因此如已磨损而不能使用时，请更换。 还有在使用中如油、水等碰到摩擦面时，有时扭矩的设定会变化，因此要尽量避免油、水等。
|
||||||||||||||||||||||||||||
|
扭矩限制器联结器 TL250-C、TL350-C、TL500-C、TL700-C |
||||||||||||||||||||||||||||
|
把预先被设定过的扭矩限制器，装在一边的轴，而另一边的轴，装B型的锁轮，然后以链条卷起来能作为联结器使用的形式，就是转矩限定联结器。
|
||||||||||||||||||||||||||||
|
●安装方式
轴的突出精密度是两锁轮的齿底，放置尺（3点以上）来确认两锁轮的间隔（下表的S尺寸）及平行度。做完突出后，把两锁轮以链条卷起来在插入联结针来固定。 |
||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||
