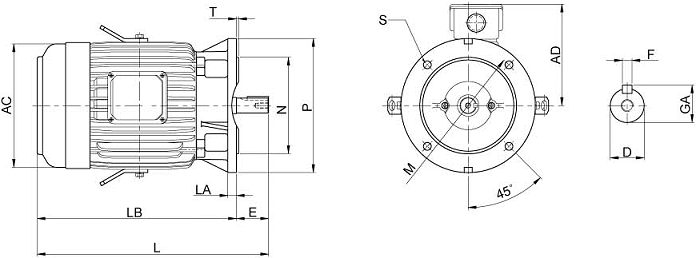

馬達尺寸圖 (參考尺寸) Motor Dimension

單位: (mm)

輸出馬力 (HP)			框號	AC	AD	L	LA	LB	E	M	N	P	D	S	T	F	GA
2P	4P	6P
0.25	0.25	－	63	144	123	248.0	12	225.0	23	130	110	160	11	10.0	3.5	4	12.5
0.5	0.5	－	71	162	133	277.5	12	247.5	30				14			5	16.0
1	1	0.5	80	177	144	282.0	12	242.0	40	165	130	200	19	12.0	3.5	6	21.5
2，3	2	1	90L	200	157	371.5	12	321.5	50				24			8	27.0
－	3	2	100L	219	180	374.5	16	314.5	60	215	180	250	28	14.5	4.0	8	31.0
5	5	3	112M	235	189	431.0	16	371.0	60
7.5，10	7.5	5	132S	273	224	454.0	20	374.0	80	265	230	300	38	14.5	4.0	10	41.0
－	10	7.5	132M			492.0		412.0
15，20	15	10	160M	334	263	608	20	498	110	300	250	350	42	18.5	5.0	12	45.0
25	20	15	160L			652		542
30	－	－	180MA	382	305	672	20	562	110	350	300	400	48	18.5	5.0	14	51.5
－	25，30	20	180MC
40	－	－	180LA	382	305	710	20	600	110	350	300	400	55	18.5	5.0	16	59.0
－	40	25，30	180LC
50，60	－	－	200LA	458	362	774.5	20	664.5	110	400	350	450	55	18.5	5.0	16	59.0
－	50，60	40，50	200LC			804.5			140							18	64.0
75	－	－	225SA	510	411	786.0	22	676.0	110	500	450	550	60	18.5	5.0	16	59.0
－	75	60	225SC			816.0			140							18	69.0
100	－	－	250SA	545	499	882.5	22	742.5	110	500	450	550	55	18.5	5.0	16	59.0
－	100	75	250SC						140							20	79.5
125	－	－	250MA	545	499	890.5	22	780.5	110	500	450	550	65	18.5	5.0	16	59.0
－	125	100	250MC			920.5			140							20	79.5
