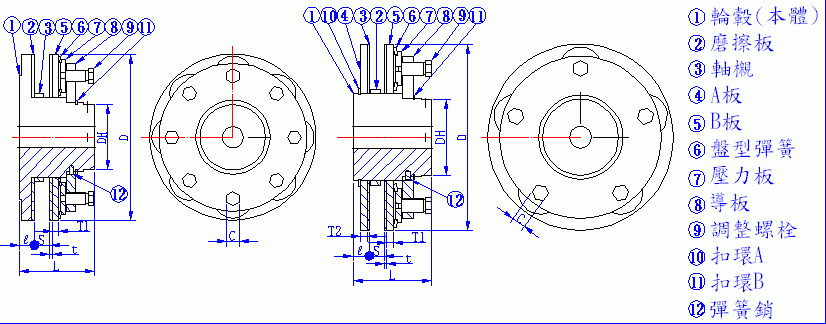

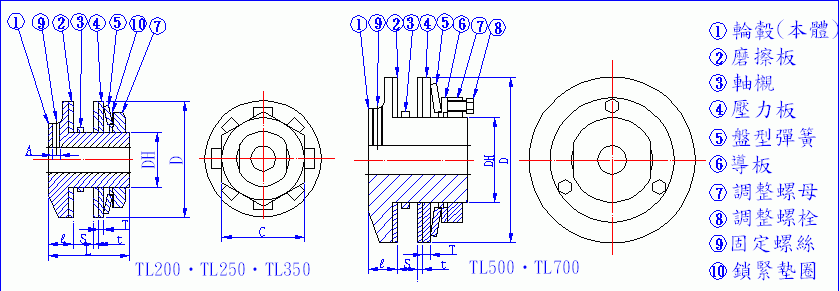

TL200至TL700型外觀尺寸與性能

　

型式	扭矩範圍(kgf-m)	普通內徑(H10)	最大內徑	軸襯長度	軸襯 外徑	中心構件孔徑	尺吋												重量(kg)
							Ｄ	ＤＨ	Ｌ	l	Ｔ	ｔ	Ｓ(Max)	Ａ	Ｃ	調整螺母	調整螺栓	固定螺絲
TL200-1	0.3∼1	8	14	3.8 6.0	30	30	50	24	29	6.5	2.6	2.5	7	---	38	M24 P1.0	---	---	0.2
TL200-2	0.7∼2
TL250-1	0.7∼2.8	10	22	4.5 6.5	41	41	65	35	48	16.0	4.5	3.2	9	4	50	M35 P1.5	---	M5	0.6
TL250-2	1.4∼5.5
TL350-1	2.0∼7.6	17	25	4.5 6.5 9.5	49	49	89	42	62	19.0	4.5	3.2	16	6	63	M42 P1.5	---	M6	1.2
TL350-2	3.5∼15.2
TL500-1	4.8∼21.4	20	42	6.5 9.5	74	74	127	65	76	22.0	6.0	3.2	16	7	---	M65 P1.5	M8P1.0 3pcs	M8	3.5
TL500-2	9∼42.9
TL700-1	11.8∼58.1	30	64	9.5 12.5	105	105	178	95	98	24.0	8.0	3.2	29	8	---	M95 P1.5	M10P1.25 3pcs	M10	8.4
TL700-2	22.8∼110.6

　

TL10至TL20型外觀尺寸與性能

　

　

型式	扭矩範圍(kgf-m)	普通內徑(H10)	最大內徑	軸襯 長度	軸襯 外徑	中心構件孔徑	尺吋										重量(kg)
							Ｄ	ＤＨ	Ｌ	l	Ｔ1	Ｔ２	ｔ	Ｓ(Max)	Ｃ	調整螺栓
TL10-16	40∼130	30	72	12.5 15.5 19.5	135	135	254	100	115	23	8.5	---	4.0	24	19	M18×1.5	21
TL10-24	130∼190
TL14-10	90∼270	40	100	15.5 19.5 23.5	183	183	356	145	150	31	13.0	13	4.0	29	27	M26×1.5	52
TL14-15	200∼400
TL20- 6	250∼500	50	130	15.5 19.5 23.5	226	226	508	185	175	36	15.0	18	4.0	31	36	M32×1.5	117
TL20-12	470∼950

---

扭矩限制器聯軸器型

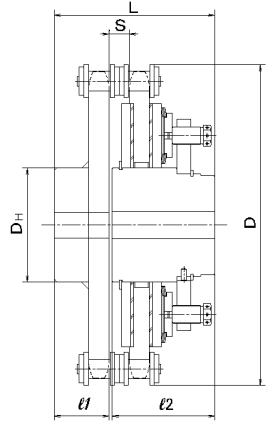

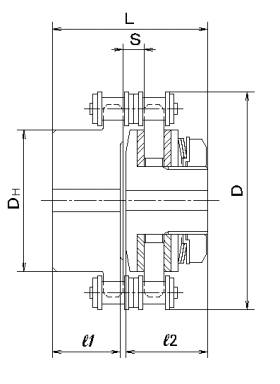

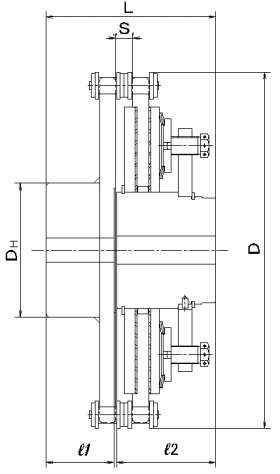

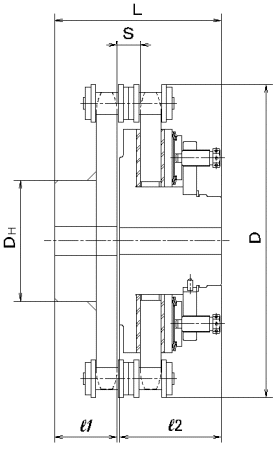

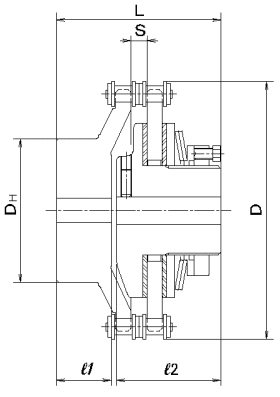

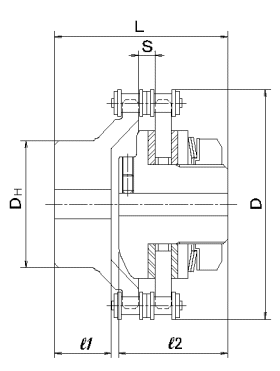

TL200C至TL20C之外觀尺寸與性能

TL200-C	TL250-C,TL350-C
TL500-C,TL700-C	TL10-C
TL14-C	TL20-C

形式	扭矩範圍(kgf-m)	最高 運轉速度(RPM)	普通內徑		最大內徑		鏈輪	尺寸						重量 (kg)
			聯軸器	扭矩限制器	聯軸器	扭矩限制器		Ｄ	ＤＨ	Ｌ	l1	l2	Ｓ
TL200-1C	0.3∼1	1200	8	7	31	14	RS 40-16T	76	50	55	24	29	7.5	1.0
TL200-2C	0.7∼2
TL250-1C	0.7∼2.8	1000	13	10	38	22	RS 40-22T	102	56	76	25	48	7.4	1.9
TL250-2C	1.4∼5.5
TL350-1C	2.0∼7.6	800	13	17	45	25	RS 50-24T	137	72	103	37	62	9.7	4.2
TL350-2C	3.5∼15.2
TL500-1C	4.8∼21.4	500	18	20	65	42	RS60-28T	188	105	120	40	76	11.6	10
TL500-2C	9∼42.9
TL700-1C	11.8∼58.1	400	23	30	90	64	RS80-28T	251	150	168	66	98	15.3	26
TL700-2C	22.8∼110.6
TL10-16C	40∼130	300	33	30	95	72	RS140-22T	355	137	189	71	115	26.2	66
TL10-24C	130∼190
TL14-10C	90∼270	200	38	40	118	100	RS160-26T	470	167	235	80	150	30.1	140
TL14-15C	200∼400
TL20- 6C	250∼500	140	43	50	150	130	RS160-36T	631	237	300	120	175	30.1	285
TL20-12C	470∼950

---

選擇方法：

1. 從負荷條件或機器之設計強度，決定所需之滑動扭力。如機器之負荷條件不詳，則將扭力限制器之滑動扭力設定為其安裝軸相關馬達所產生扭力之1.5~2倍
2. 請選擇扭力範圍和內徑範圍足夠的扭力限制器。
3. 由設於摩擦板間的中心構件厚度，決定正確的軸襯長度。軸襯之撰擇不可大於中心構件的寬度，中心構件之最大厚度見表中之『Ｓ〈最大〉』欄。　　　

---

中心構件：

1. 中心構件之摩擦面必須研磨加工以得額定之扭力，共成為平坦，平行，與內徑相垂直，不含任何灰塵，鏽皮或油污，表面研磨度以3S~6S(63微吋加工)為宜。
2. 如中心構件不符合本規範，則滑動扭力不穩定。中心構件內徑之加工尺寸見下表。可用最少鏈輪齒數和軸襯長度之撰擇見下表。

最少鏈輪齒數及軸襯長度(mm)
型式	中心構件內徑	3/8"-#35		1/2"-#40		5/8"-#50		3/4"-#60		1"-#80		1¼-#100		1½"-#120		1¾"-#140		2"-#160
		最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度	最少鏈輪齒數	軸襯長度
TL200	30	20	3.8	16	6
TL250	41			20	4.5	17	6.5
TL350	49			26	4.5	21	6.5	18	9.5	15	9.5
TL500	74			35	*4.5	29	6.5	25	9.5	19	9.5
TL700	105			48	*4.5	39	*6.5	33	26	26	9.5	21	12.5	18	12.5
TL 10	135											29	12.5	24	15.5	22	19.5
TL 14	183											39	15.5	33	15.5	29	19.5	26	23.5
TL 20	226											54	15.5	46	15.5	40	19.5	35	23.5

　

*此軸襯無現貨供應

　

---

扭矩設定

扭力限制器的扭力設定祇需扭緊或放鬆調整螺栓及/或調整螺帽便可，TL 200至TL350型各具一調整螺帽，TL 500至 TL 20型則各具調整螺栓供扭力調整用。
　　扭力限制器在安裝至軸上後，即可進行扭力調整，其步驟如下:
TL200至 TL350型:
　　首先，用手以全力轉動調整螺帽使盤式彈簧固定至一板片。然後，暫時 以一扳鉗把螺帽扭緊約60度。
TL500至TL700型
　　首先，轉動一螺帽，把盤式彈簧固定至一板片，再麼每一調整螺栓扭緊60度。

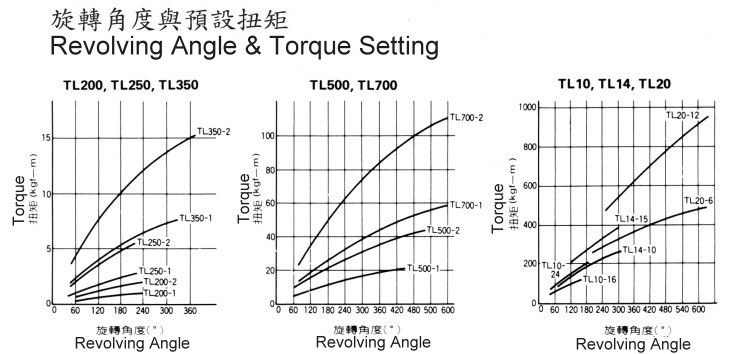

　　其次，如於正常負荷情況下此扭力限制器仍然滑動，則逐漸扭緊螺母(TL200-TL350型)或螺帽(TL500-TL700型) ，一直到扭力限制器不再滑動，注意，各螺栓之鬆緊度 必須均勻，先試行調整數次以求得相關機器之止確扭力設定，下一頁之有效旋轉角度和預設扭力關係圖可供參考。為求精密之扭力調整，宜將本扭力限制器在調整螺帽或螺栓旋轉45度，於50-60RPM 下試運轉500迴轉。
